Tableros de transferencia automática ATS
Bs. 0.00

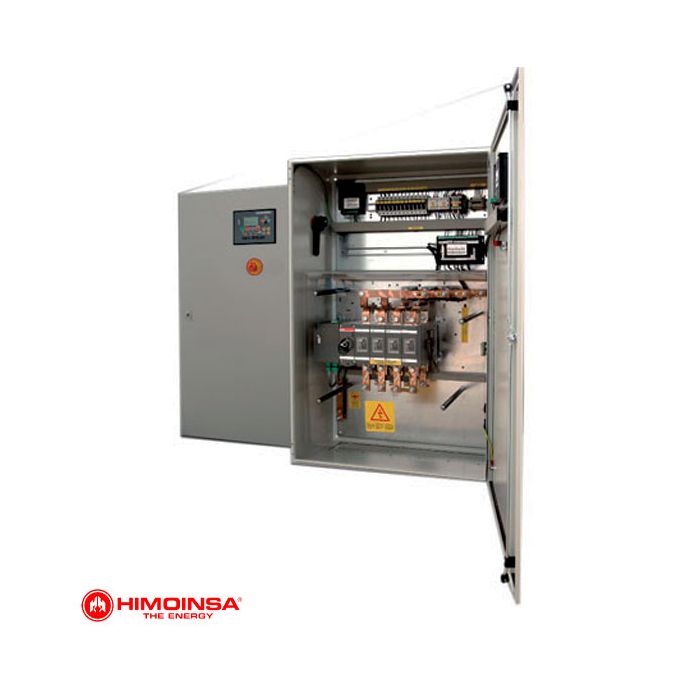

HIMOINSA fabrica tableros de transferencia automática (ATS Automatic Transfer Switch) para realizar la transferencia de suministro de energía entre el grupo electrógeno y la red. Una pieza diseñada con un exhaustivo mecanismo eléctrico que permite dar una respuesta rápida de suministro de energía en el mercado stand - by.
HIMOINSA fabrica tableros de transferencia automática (ATS Automatic Transfer Switch) para realizar la transferencia de suministro de energía entre el grupo electrógeno y la red.
• La central CEC7 es un equipo de supervisión de señal de red y supervisión y control de alimentación a través de grupo electrógeno. La central está compuesta de 2 módulos distintos:
1. El módulo de VISUALIZACIÓN
2. El módulo de MEDIDAS
MÓDULO DE VISUALIZACIÓN
Realiza las tareas informativas del estado del dispositivo, así como de permitir la actuación del usuario; a través del móduo de visualización el usuario puede comandar la central, así como programar y configurar su funcionamiento. Se compone de un display retroiluminado y distintos LEDs para la monitorización del estado de la central y pulsadores que permiten al usuario comandar y programar la central.
MÓDULO DE MEDIDAS
El módulo de medidas se encarga de realizar las tareas de supervisión y control de la central. Dicho módulo se sitúa a fondo de panel para disminuir el cableado y así aumentar la inmunidad de la central frente a ruido electro- magnético. Todas la señales, sensores y actuadores se cablean al módulo de medidas. La conexión entre el módulo de medidas y el de visualización se realiza mediante un bus de comunicaciones CAN, lo que permite la intercon- exión de módulos adicionales con lo que se garantiza la escalabilidad de la central.
(Grupo):
• Parada de Emergencia.
• Alarma de fallo de conmutación de contactor de grupo.
• Asimetría de tensión de grupo.
• Máxima tensión de grupo.
• Mínima tensión de grupo.
• Máxima frecuencia de grupo.
• Mínima frecuencia de grupo.
• Secuencia incorrecta de fases de grupo.
• Fallo de parada.
(Red):
• Alarma de máxima tensión de red.
• Alarma de mínima tensión de red.
• Alarma de máxima frecuencia de red.
• Alarma de mínima frecuencia de red.
• Alarma de secuencia incorrecta de fases de red.
• Alarma de caída de red.
• Alarma de fallo de conmutación de contactor de red.
La central CEC7 distingue entre errores que provocan la parada del motor (alarmas con parada de grupo electrógeno), desacti- vación del contactor de grupo (alarmas con interrupción de alimentación de la instalación) y errores que no provocan la parada del motor (avisos).
Ante la detección de una alarma o un aviso, la central produce un aviso sonoro y parpa- dea el led del botón de RESET; este estado permanecerá mientras continué la condición de error durante un tiempo máximo configu- rable.
Ante alarmas o avisos activos o pendientes de notificación, el led del botón de RESET permanece encendido fijo.
| Marca | Himoinsa |
|---|---|
| Modelo | CEC7 |
