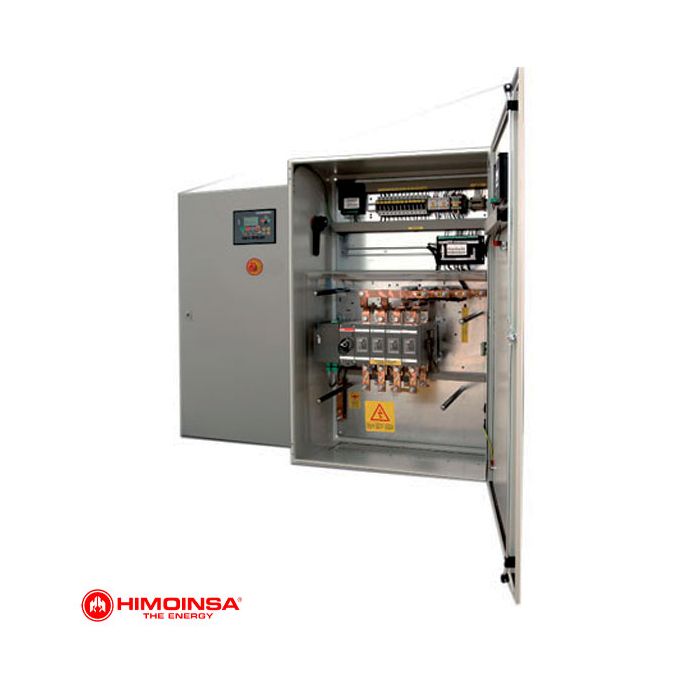

Tableros de transferencia automática ATS
HIMOINSA fabrica tableros de transferencia automática (ATS Automatic Transfer Switch) para realizar la transferencia de suministro de energía entre el grupo electrógeno y la red. Una pieza diseñada con un exhaustivo mecanismo eléctrico que permite dar una respuesta rápida de suministro de energía en el mercado stand - by.
HIMOINSA fabrica tableros de transferencia automática (ATS Automatic Transfer Switch) para realizar la transferencia de suministro de energía entre el grupo electrógeno y la red.
• La central CEA7 es un equipo de supervisión de señal de red y supervisión y control de alimentación a través de grupo electrógeno. La central está compuesta de 2 módulos distintos:
1. El módulo de VISUALIZACIÓN
2. El módulo de MEDIDAS
MÓDULO DE VISUALIZACIÓN
Realiza las tareas informativas del estado del dispositivo, así como de permitir la actuación del usuario; a través del módulo de visualización el usuario puede comandar la central, así como programar y configurar su funcionamiento.
MÓDULO DE MEDIDAS
Realiza las tareas de supervisión y control de la central. Dicho módulo se sitúa a fondo de panel para disminuir el cableado y así aumentar la inmuni- dad de la central frente a ruido electromagnético.
Todas la señales, sensores y actuadores se cablean al módulo de medidas. La conexión entre el módulo de medidas y el de visualización se realiza mediante un bus de comunicaciones CAN, lo que permite la interconexión de módulos adicionales con lo que se garantiza la escalabilidad de la central.
Alarmas de MOTOR
• Alta Temperatura de Agua.
• Baja Presión de Aceite.
• Fallo de alternador carga batería.
• Fallo de arranque.
• Bajo nivel de agua.
• Reserva de combustible.
• Sobrevelocidad.
• Subvelocidad.
• Baja tensión de batería.
• Alta temperatura del agua por sensor. • Baja presión de aceite por sensor.
• Bajo nivel de combustible por sensor. • Parada inesperada.
• Fallo de parada.
• Baja temperatura de motor.
• Caída de señal de grupo.
• Parada de emergencia.
• Fallo de contactor de grupo.
• Parada inesperada.
• Fallo de parada.
Alarmas de GENERADOR
• Sobrecarga.
• Asimetría de tensión de grupo.
• Máxima tensión de grupo.
• Mínima Tensión de grupo.
• Máxima frecuencia de grupo.
• Mínima frecuencia de grupo.
• Secuencia incorrecta de fases de grupo. • Potencia inversa.
• Cortocircuito.
Alarmas de RED
• Máxima tensión de red.
• Mínima tensión de red.
• Máxima frecuencia de red. • Mínima frecuencia de red. • Fallo de secuencia de red. • Caída de señal de red.
• Fallo de contactor de red.
(3 alarmas libres programables)
Marca | Himoinsa |
---|---|
Modelo | CEA7 |
